∆ с = ∙ ∆ − ∙ ∆

∆ = ∙ ∆ − ∙ ∆
с

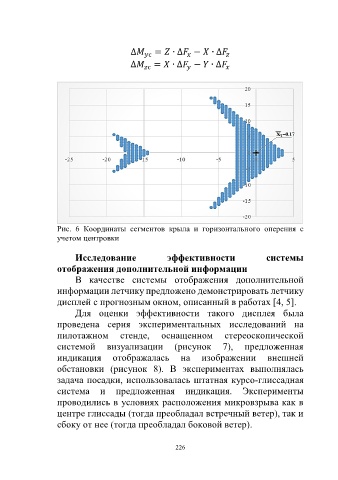

Рис. 6 Координаты сегментов крыла и горизонтального оперения с
учетом центровки

Исследование эффективности системы
отображения дополнительной информации
В качестве системы отображения дополнительной
информации летчику предложено демонстрировать летчику
дисплей с прогнозным окном, описанный в работах [4, 5].
Для оценки эффективности такого дисплея была
проведена серия экспериментальных исследований на
пилотажном стенде, оснащенном стереоскопической
системой визуализации (рисунок 7), предложенная
индикация отображалась на изображении внешней
обстановки (рисунок 8). В экспериментах выполнялась
задача посадки, использовалась штатная курсо-глиссадная
система и предложенная индикация. Эксперименты
проводились в условиях расположения микровзрыва как в
центре глиссады (тогда преобладал встречный ветер), так и
сбоку от нее (тогда преобладал боковой ветер).

226
