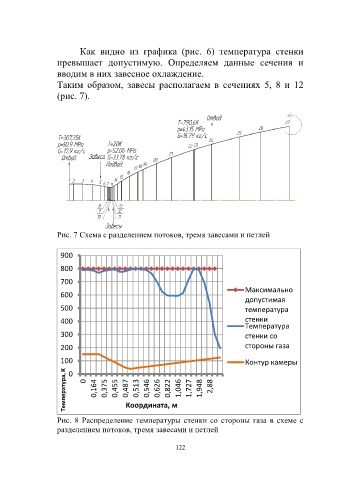

Как видно из графика (рис. 6) температура стенки
превышает допустимую. Определяем данные сечения и
вводим в них завесное охлаждение.
Таким образом, завесы располагаем в сечениях 5, 8 и 12
(рис. 7).

Рис. 7 Схема с разделением потоков, тремя завесами и петлей

900
800
700
Максимально
600
допустимая
500 температура
400 стенки
Температура
300 стенки со
200 стороны газа
100 Контур камеры
Температура, К 0 0,164 0,375 0,455 0,487 0,513 0,546 0,626 0,822 1,046 1,727 1,948 2,88
0

Координата, м

Рис. 8 Распределение температуры стенки со стороны газа в схеме с
разделением потоков, тремя завесами и петлей

122
