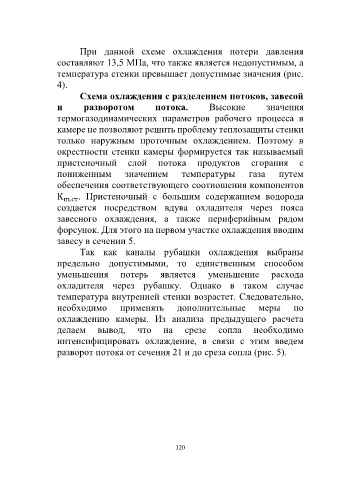

При данной схеме охлаждения потери давления
составляют 13,5 МПа, что также является недопустимым, а
температура стенки превышает допустимые значения (рис.
4).
Схема охлаждения с разделением потоков, завесой
и разворотом потока. Высокие значения
термогазодинамических параметров рабочего процесса в
камере не позволяют решить проблему теплозащиты стенки
только наружным проточным охлаждением. Поэтому в
окрестности стенки камеры формируется так называемый
пристеночный слой потока продуктов сгорания с
пониженным значением температуры газа путем
обеспечения соответствующего соотношения компонентов
K m.ст . Пристеночный с большим содержанием водорода
создается посредством вдува охладителя через пояса
завесного охлаждения, а также периферийным рядом
форсунок. Для этого на первом участке охлаждения вводим
завесу в сечении 5.
Так как каналы рубашки охлаждения выбраны
предельно допустимыми, то единственным способом
уменьшения потерь является уменьшение расхода
охладителя через рубашку. Однако в таком случае
температура внутренней стенки возрастет. Следовательно,
необходимо применять дополнительные меры по
охлаждению камеры. Из анализа предыдущего расчета
делаем вывод, что на срезе сопла необходимо
интенсифицировать охлаждение, в связи с этим введем
разворот потока от сечения 21 и до среза сопла (рис. 5).
