Расход охладителя через рубашку охлаждения
принимаем равным 17,990 кг/с. В данном случае потери
давления составляют 16,37 МПа, что является
недопустимым. Распределение температуры стенки со
стороны газа приведено на графике ниже (рис. 2).
1800

1600
1400

1200 Максимально
допустимая
1000 температура
стенки
800
Температура
600 стенки со
стороны газа
400
200 Контур камеры
0
Температура, К 0 0,164 0,375 0,455 Координата, м 1,046 1,727 1,948 2,88
0,513
0,546
0,487
0,626
0,822

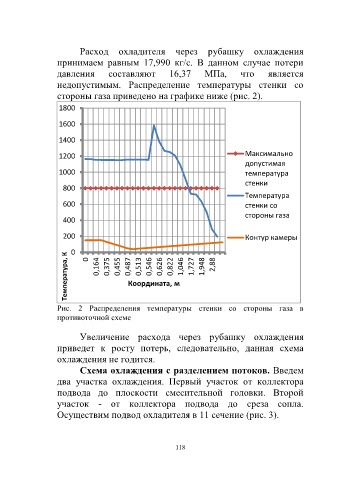

Рис. 2 Распределения температуры стенки со стороны газа в
противоточной схеме

Увеличение расхода через рубашку охлаждения
приведет к росту потерь, следовательно, данная схема
охлаждения не годится.
Схема охлаждения с разделением потоков. Введем
два участка охлаждения. Первый участок от коллектора
подвода до плоскости смесительной головки. Второй
участок - от коллектора подвода до среза сопла.
Осуществим подвод охладителя в 11 сечение (рис. 3).
