Page 170 - Сборник трудов научно-исследовательских работ студентов МАИ

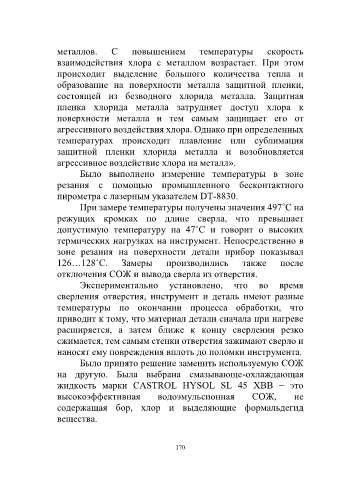

металлов. С повышением температуры скорость
взаимодействия хлора с металлом возрастает. При этом
происходит выделение большого количества тепла и
образование на поверхности металла защитной пленки,
состоящей из безводного хлорида металла. Защитная
пленка хлорида металла затрудняет доступ хлора к
поверхности металла и тем самым защищает его от
агрессивного воздействия хлора. Однако при определенных
температурах происходит плавление или сублимация
защитной пленки хлорида металла и возобновляется
агрессивное воздействие хлора на металл».
Было выполнено измерение температуры в зоне
резания с помощью промышленного бесконтактного
пирометра с лазерным указателем DT-8830.
При замере температуры получены значения 497˚С на
режущих кромках по длине сверла, что превышает
допустимую температуру на 47˚С и говорит о высоких
термических нагрузках на инструмент. Непосредственно в
зоне резания на поверхности детали прибор показывал
126…128˚С. Замеры производились также после
отключения СОЖ и вывода сверла из отверстия.
Экспериментально установлено, что во время
сверления отверстия, инструмент и деталь имеют разные
температуры по окончании процесса обработки, что
приводит к тому, что материал детали сначала при нагреве
расширяется, а затем ближе к концу сверления резко
сжимается, тем самым стенки отверстия зажимают сверло и
наносят ему повреждения вплоть до поломки инструмента.
Было принято решение заменить используемую СОЖ
на другую. Была выбрана смазывающе-охлаждающая
жидкость марки CASTROL HYSOL SL 45 XBB − это
высокоэффективная водоэмульсионная СОЖ, не
содержащая бор, хлор и выделяющие формальдегид
вещества.

170
