Page 205 - ИННОВАЦИОННЫЕ ПОДХОДЫ ПРИ СОЗДАНИИ РАКЕТНО-КОСМИЧЕСКОЙ ТЕХНИКИ. УНИФИКАЦИЯ КАК ПРОЕКТНЫЙ ПАРАМЕТР УПРАВЛЕНИЯ ЭФФЕКТИВНОСТЬЮ

4. Примеры практического применения инновационных подходов при
создании отечественных образцов ракетно-космической техники

1600

Масса ПГ на полярной орбите, кг 1400 Рокот Taurus Conestoga CZ-1D
1200 LLV1 Pegasus Старт

1000

800

600

400

200

0 300 400 500 600 700 1800000
200
Высота полярной орбиты, км

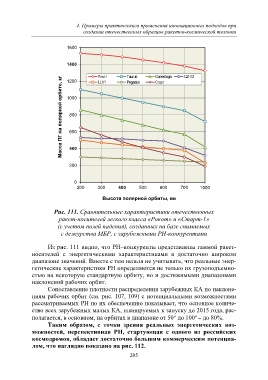

Рис. 111. Сравнительные характеристики отечественных
ракет-носителей легкого класса «Рокот» и «Старт-1»
(с учетом полей падения), созданных на базе снимаемых
с дежурства МБР, с зарубежными РН-конкурентами

Из рис. 111 видно, что РН–конкуренты представлены гаммой ракет-
носителей с энергетическими характеристиками в достаточно широком
диапазоне значений. Вместе с тем нельзя не учитывать, что реальные энер-
гетические характеристики РН определяются не только их грузоподъемно-
стью на некоторую стандартную орбиту, но и достижимыми диапазонами
наклонений рабочих орбит.

Сопоставление плотности распределения зарубежных КА по наклоне-
ниям рабочих орбит (см. рис. 107, 109) с потенциальными возможностями
рассматриваемых РН по их обеспечению показывает, что основное количе-
ство всех зарубежных малых КА, планируемых к запуску до 2015 года, рас-

полагается, в основном, на орбитах в диапазоне от 50° до 100º – до 80%.
Таким образом, с точки зрения реальных энергетических воз-

можностей, перспективная РН, стартующая с одного из российских
космодромов, обладает достаточно большим коммерческим потенциа-
лом, что наглядно показано на рис. 112.

205
