4. Примеры практического применения инновационных подходов при
создании отечественных образцов ракетно-космической техники

Ракеты- Штиль Старт-1 Старт Стрела Рокот Днепр-1
носители (семейство

Стартовая РН)
масса, т
40 47 60 106 107 211
Масса ПН
на НОО, т 0,16…0,43 0,49 0,7 1,8 2,0 3,7

(НКР=200 км, (НКР=200 км, (НКР=200 км, (НКР=200 км, (НКР=200 км, (НКР=300 км,

i=79°) i=90°) i=90°) i=63°) i=63°) i=51°)

Длина, м 14,8…18,3 22,7 29 28,2 29,1 34,3

Диаметр, м 1,9 1,8 1,8 2,5 2,5 3,0

Компоненты АТ/ НДМГ твердое твердое АТ/ НДМГ АТ/ НДМГ АТ/ НДМГ
топлива
НТЦ НТЦ НПО КБ КБ
Головной ГРЦ «Комплекс- «Комплекс- машино- «Салют» «Южное»
разработчик «КБ имени строения
Макеева» МИТ» МИТ» РС-18 РС-20
РС-12М РС-12М РС-18 (Стилет) (Воевода)
Базовая РСМ-54 (Тополь) (Тополь) (Стилет)

БР (Скиф)

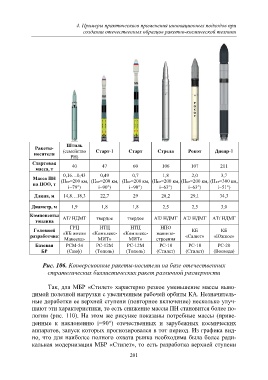

Рис. 106. Конверсионные ракеты-носители на базе отечественных
стратегических баллистических ракет различной размерности

Так, для МБР «Стилет» характерно резкое уменьшение массы выво-
димой полезной нагрузки с увеличением рабочей орбиты КА. Незначитель-
ные доработки ее верхней ступени (повторное включение) несколько улуч-
шают эти характеристики, то есть снижение массы ПН становится более по-
логим (рис. 110). На этом же рисунке показаны потребные массы (приве-
денные к наклонению i=90°) отечественных и зарубежных космических
аппаратов, запуск которых прогнозировался в тот период. Из графика вид-
но, что для наиболее полного охвата рынка необходима была более ради-
кальная модернизация МБР «Стилет», то есть разработка верхней ступени

201
